GENBox Großboxen

Produktinformationen, technische Daten und Varianten auf einen Blick.

Generell

PV-Generatoranschlusskästen (GAK)
Im Wandschrank 6,8 und 10 MPP-Tracker

Ableiter

PV20/1500 Typ 2 nach IEC 61643-11
  • Un DC: 1500V
  • Ucpv DC: 1500V
  • Imax(8/20µs): 40kA
  • In(8/20µs): 20kA
  • Max.Vorsicherung: 160A
  • Up(DC+ to DC-,DC+/DC- to PE): ≥5,2kV
PV50/1500 Typ 1+2 nach IEC 61643-11
  • Un DC: 1500V
  • Ucpv DC: 1500V
  • Imax(8/20µs): 50kA
  • In(8/20µs): 20kA
  • Impulsstrom Iimp: 6,25 kA
  • Max.Vorsicherung: 160A
  • Up(DC+ to DC-,DC+/DC- to PE): ≥4,0kV

Gehäuse

ABS Wandschrank Tür mit Scharnier.
  • Türe mit Scharnier
  • 2-Punktschliessung mit Vorreiber

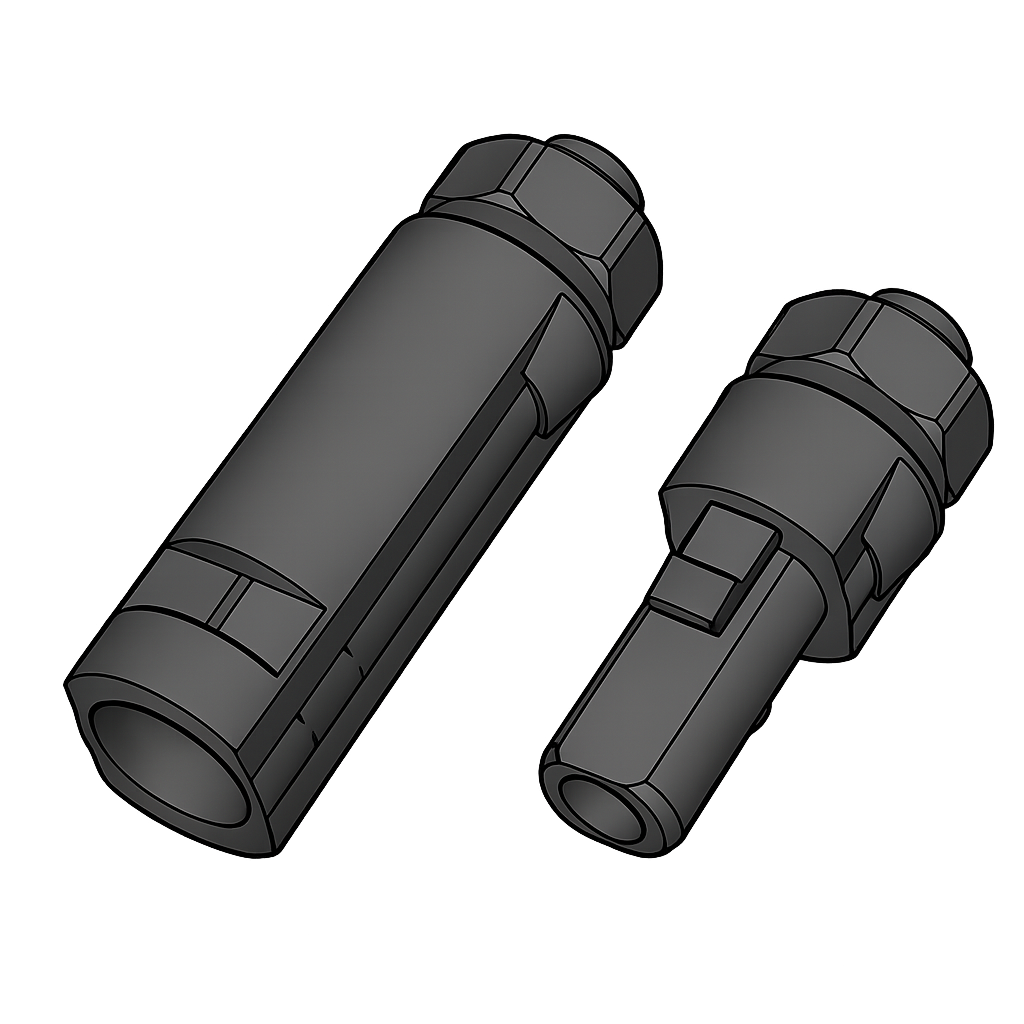

    • Steckerdaten

    Technische Daten: Mc4 Stecker
    Robuste PV-Steckverbinder für 4–6 qmm Solarkabel
    • Norm: EN 50521-2008
    • max. Spannung DC: 1500V
    • max. Strom: 30A
    • Schutzart: IP67 (im gesteckten Zustand)
    • Temperaturbereich: -40°C bis +85°C
    • Farbe: RAL9005 Tiefschwarz
    Steckerdaten

    Produktauswahl

    Typ Art.-Nr. EAN-Nr. Name HxBxT Modulstrings MPP-Tracker Bild
    MC4
    T1 + T2    		 610701 638414520883 GENBox 62/50 450 x 500 x 200 mm 6 2
    MC4
    T1 + T2    		 610702 638414520884 GENBox 63/50 450 x 500 x 200 mm 6 3
    MC4
    T1 + T2    		 610703 638414520888 GENBox 66/50 450 x 500 x 200 mm 6 6
    MC4

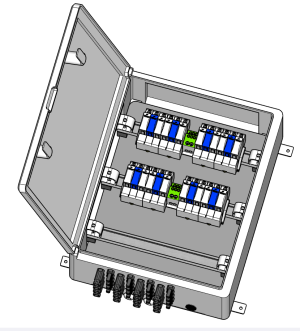

    T1 + T2    		 610704 638414520886 GENBox 82/50 450 x 500 x 200 mm 8 2
    MC4
    T1 + T2    		 610705 638414520887 GENBox 84/50 450 x 500 x 200 mm 8 4
    MC4
    T1 + T2    		 610706 638414520891 GENBox 86/50 450 x 500 x 200 mm 8 8
    MC4

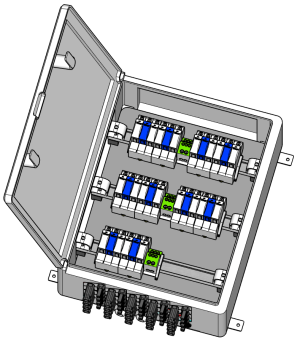

    T1 + T2    		 610707 638414520889 GENBox 102/50 450 x 500 x 200 mm 10 2
    MC4
    T1 + T2    		 610708 638414520890 GENBox 104/50 450 x 500 x 200 mm 10 4
    MC4
    T1 + T2    		 610709 638414520892 GENBox 106/50 450 x 500 x 200 mm 10 10
