GENBoxen mit MC4 Steckanschluss

Produktinformationen, technische Daten und Varianten auf einen Blick.

Generell

PV-Generatoranschlusskästen (GAK) mit MC4 Steckanschlüssen. 1500V.

Ableiter

PV20/1500 Typ 2 nach IEC 61643-11
  • Un DC: 1500V
  • Ucpv DC: 1500V
  • Imax(8/20µs): 40kA
  • In(8/20µs): 20kA
  • Max.Vorsicherung: 160A
  • Up(DC+ to DC-,DC+/DC- to PE): ≥5,2kV
PV50/1500 Typ 1+2 nach IEC 61643-11
  • Un DC: 1500V
  • Ucpv DC: 1500V
  • Imax(8/20µs): 50kA
  • In(8/20µs): 20kA
  • Impulsstrom Iimp: 6,25 kA
  • Max.Vorsicherung: 160A
  • Up(DC+ to DC-,DC+/DC- to PE): ≥4,0kV

Gehäuse

Isolierstoffgehäuse mit Klarsichttür
  • Schutzart: IP65
  • Min- Umgebungstemperatur: -20°
  • Max- Umgebungstemperatur: 70°
  • Farbe: RAL 7035 (Lichtgrau)

Steckerdaten

Technische Daten: Mc4 Stecker
Robuste PV-Steckverbinder für 4–6 qmm Solarkabel
  • Norm: EN 50521-2008
  • max. Spannung DC: 1500V
  • max. Strom: 30A
  • Schutzart: IP67 (im gesteckten Zustand)
  • Temperaturbereich: -40°C bis +85°C
  • Farbe: RAL9005 Tiefschwarz
Steckerdaten

Produktauswahl

Typ Art.-Nr. EAN-Nr. Name HxBxT Modulstrings MPP-Tracker Bild
MC4

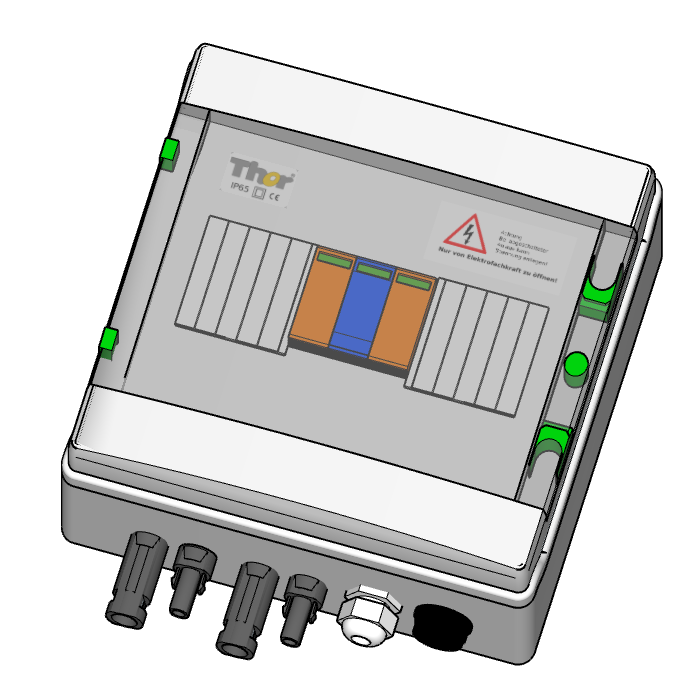

T2		 610202 638414520724 GENBox 1-2 210 x 200 x 120 mm 1 1
MC4

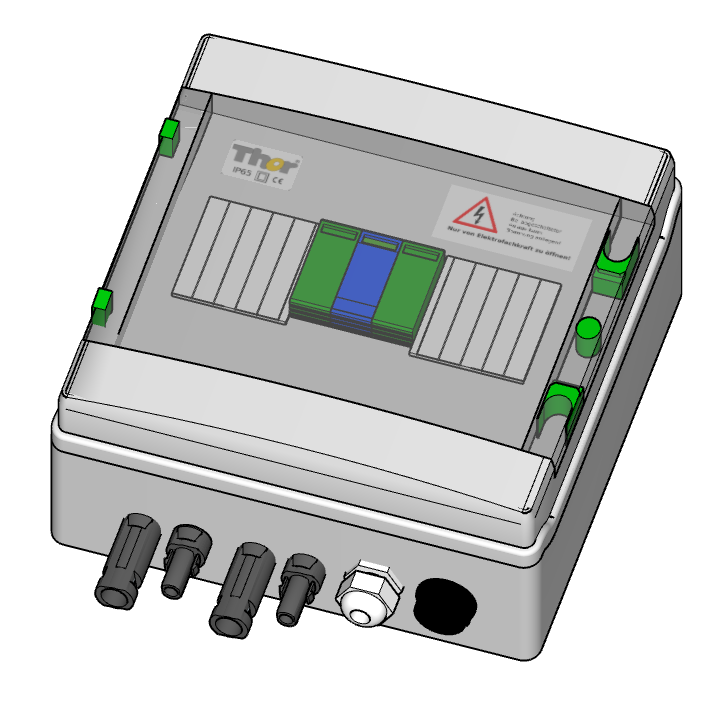

T1 + T2		 610212 638414520731 GENBox 1-2/50 210 x 200 x 120 mm 1 1
MC4

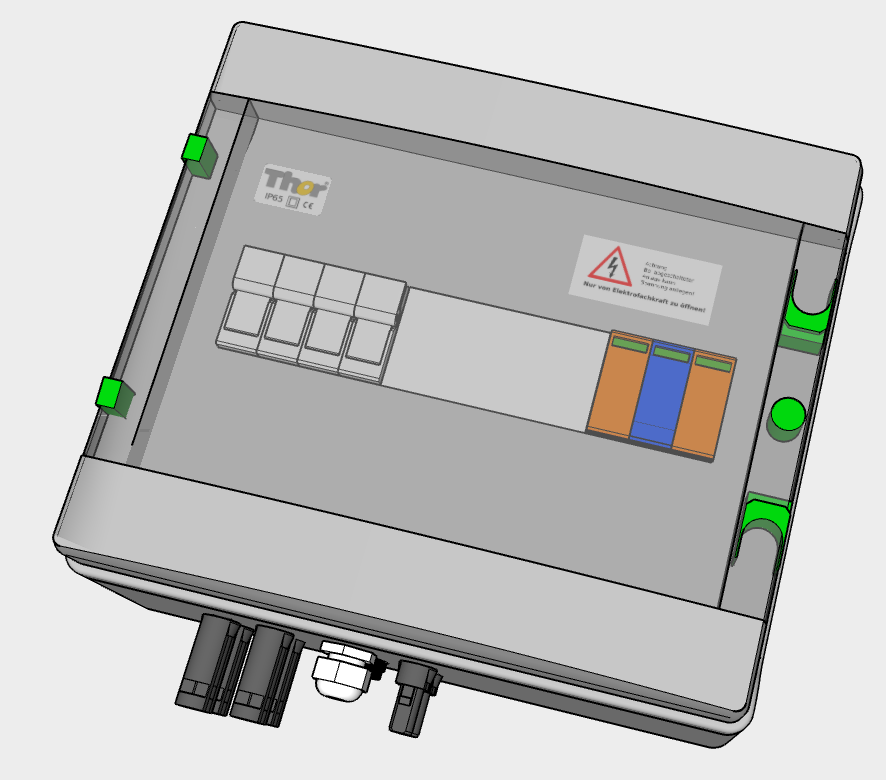

T2		 610401 638414520823 GENBox 21 285 x 250 x 140 mm 2 1
MC4

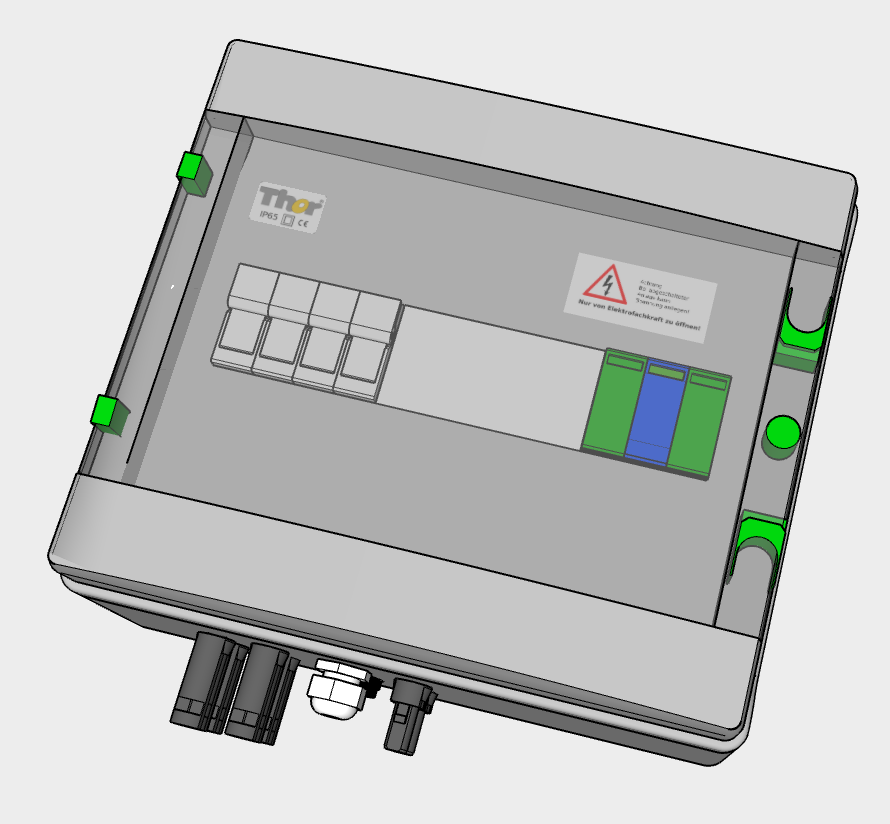

T1 + T2		 610402 638414520830 GENBox 21/50 285 x 250 x 140 mm 2 1
MC4

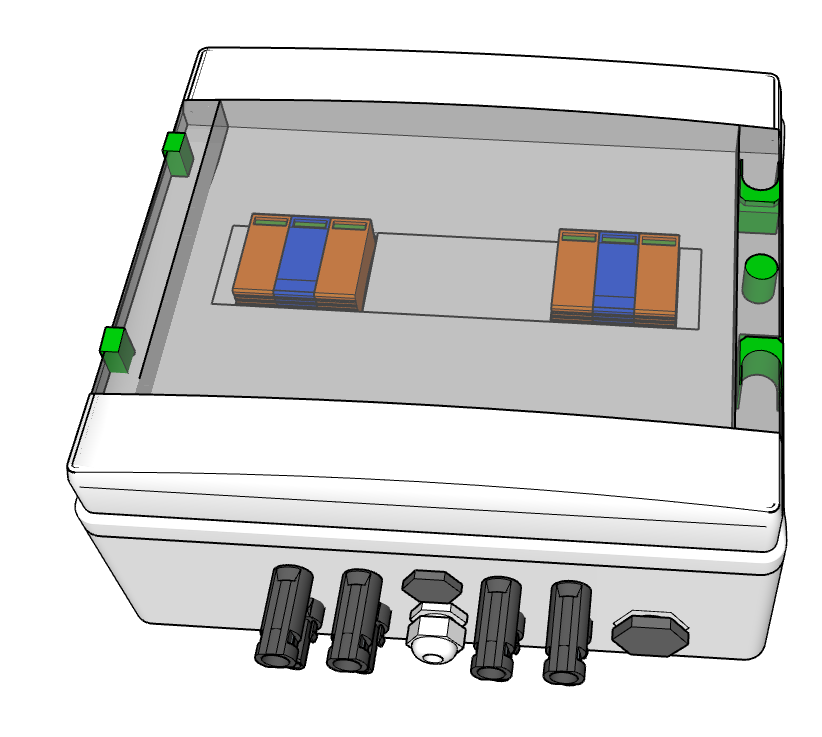

T2		 610101 638414520762 GENBox 2-2 285 x 250 x 140 mm 2 2
MC4

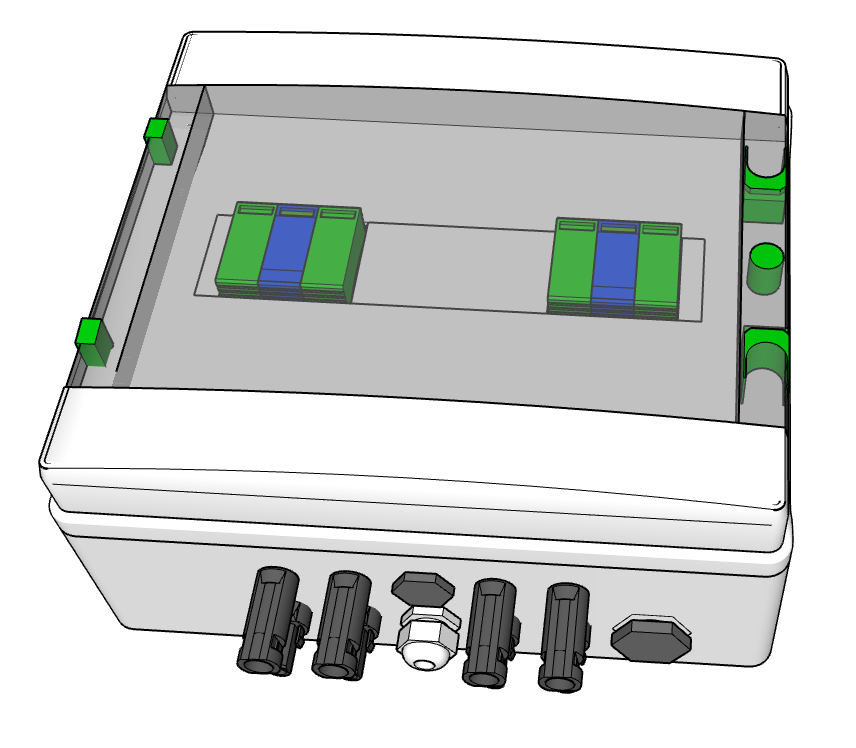

T1 + T2		 610210 638414520779 GENBox 2-2/50 285 x 250 x 140 mm 2 2
MC4

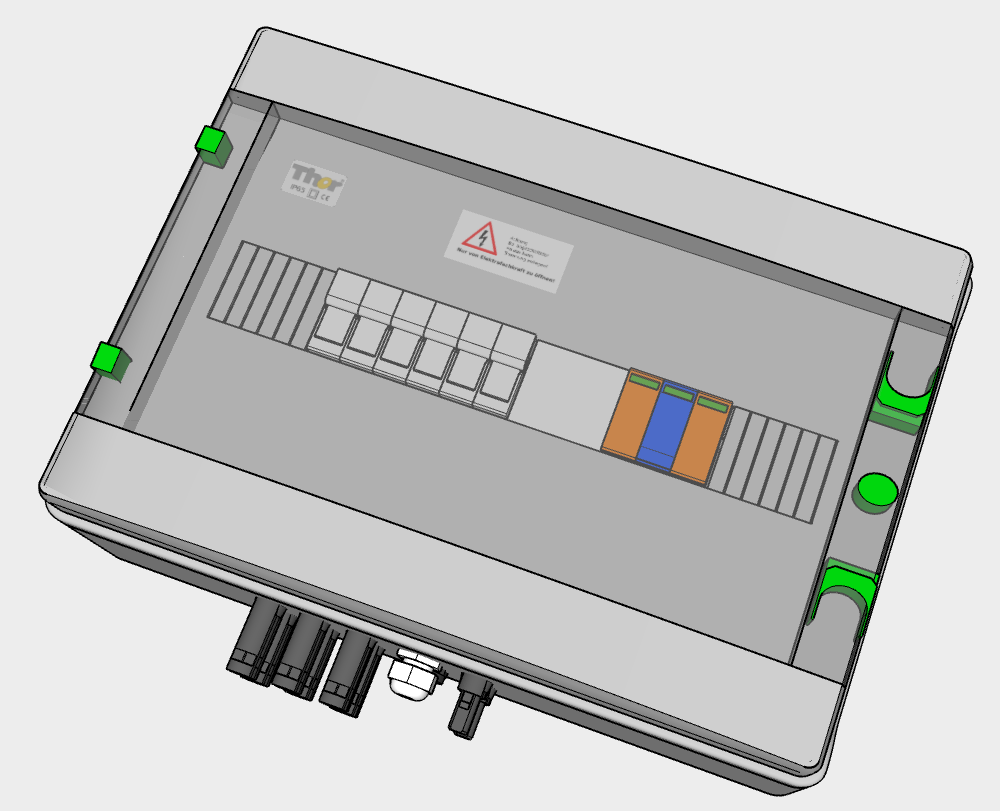

T2		 610403 638414520847 GENBox 31 410 x 285 x 140 mm 3 1
MC4

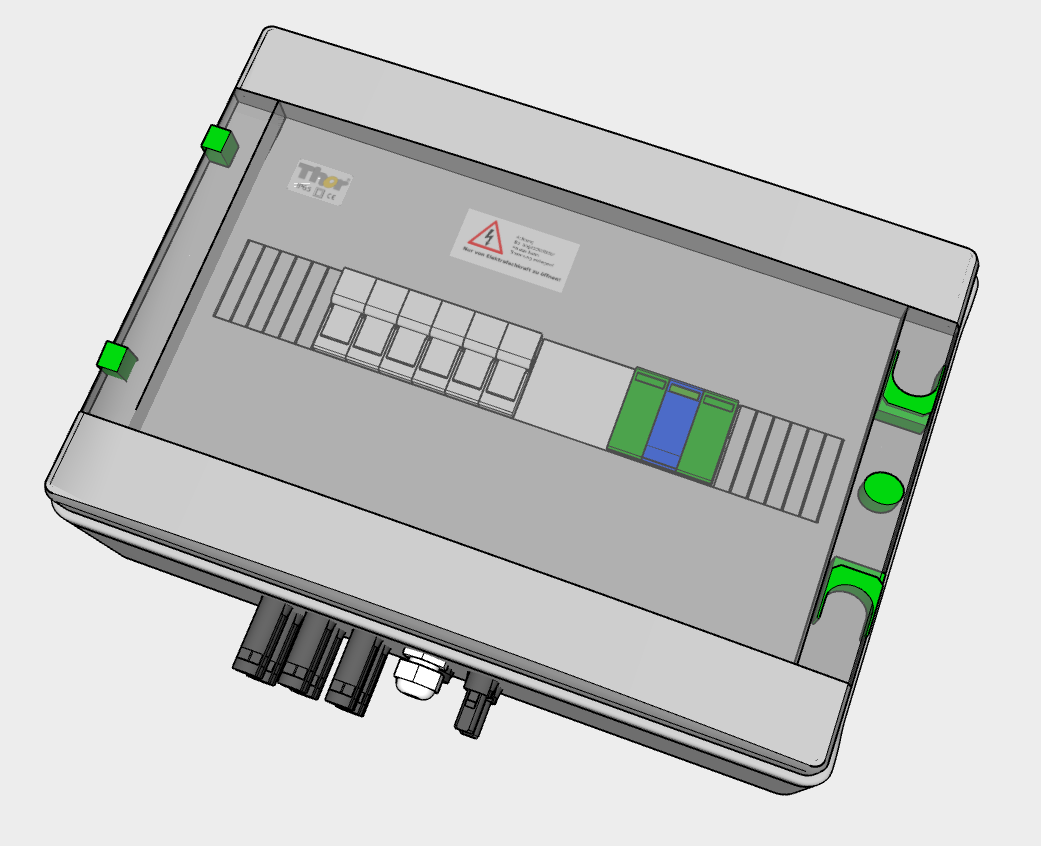

T1 + T2		 610404 638414520854 GENBox 31/50 410 x 285 x 140 mm 3 1
MC4

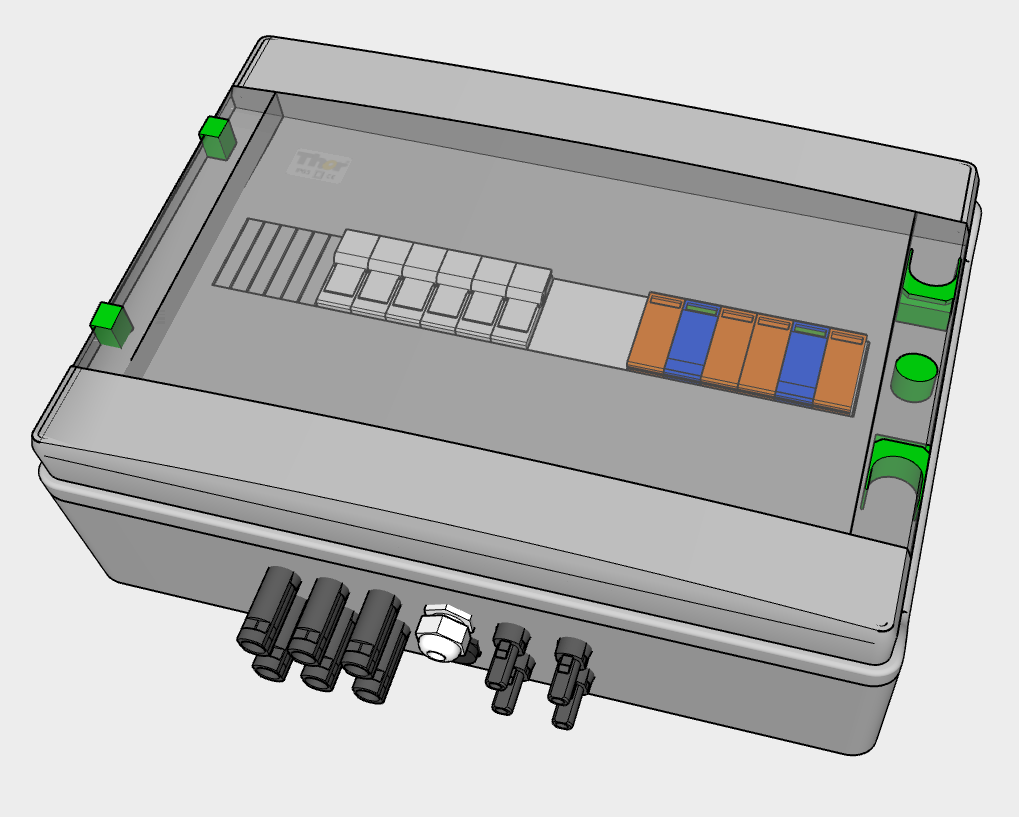

T2		 610411 638414520879 GENBox 32 285 x 285 x 140 mm 3 2
MC4

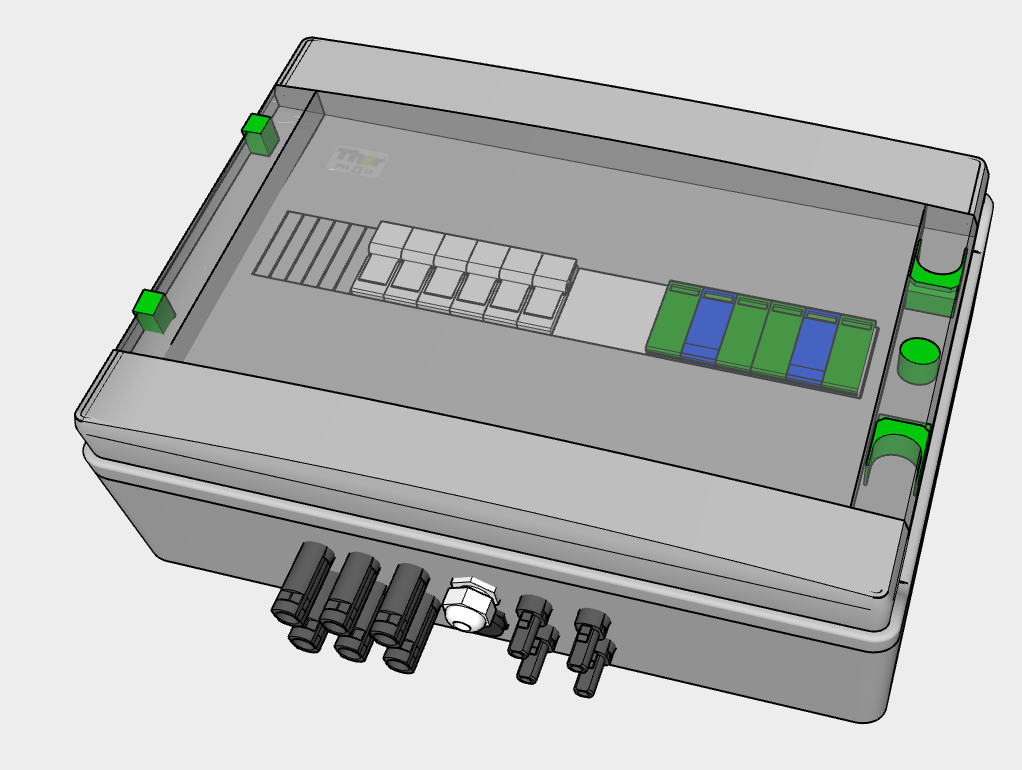

T1 + T2		 610408 638414520880 GENBox 32/50 285 x 285 x 140 mm 3 2
MC4

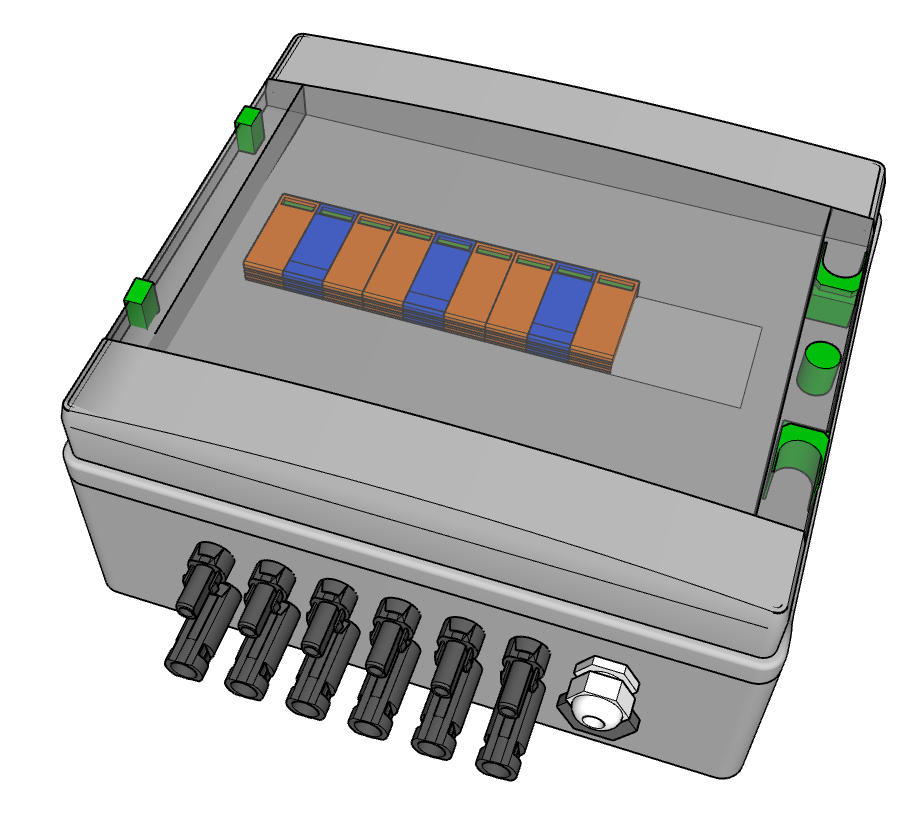

T2		 610306 638414520809 GENBox 3-2 285 x 250 x 140 mm 3 3
MC4

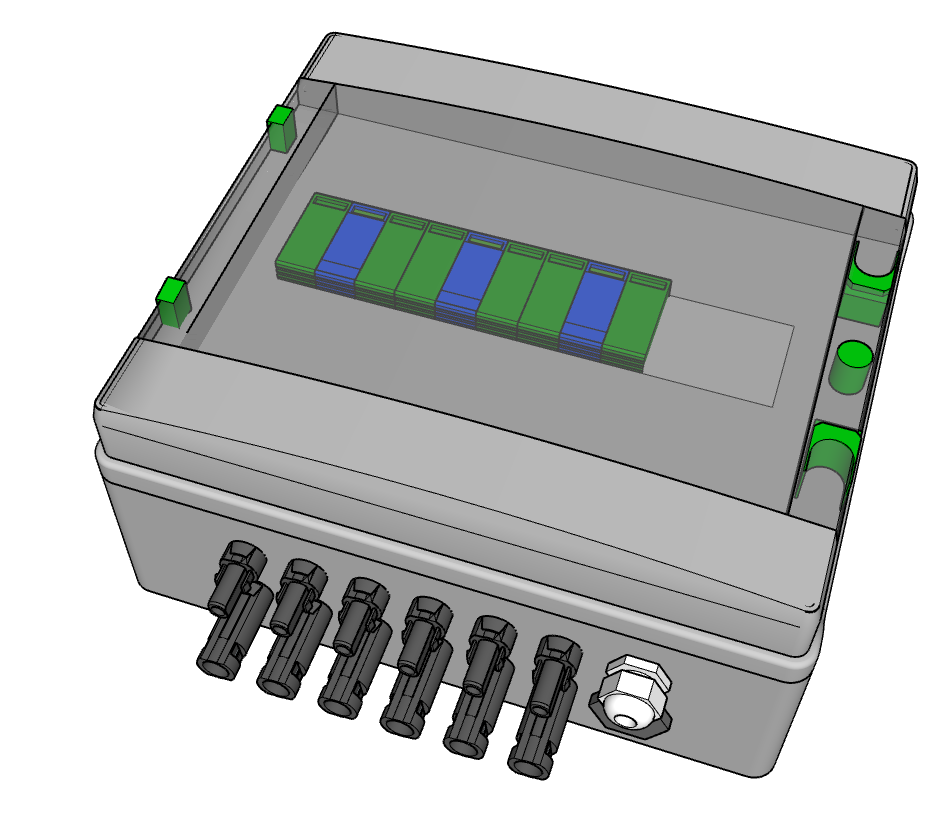

T1 + T2		 610407 638414520816 GENBox 3-2/50 285 x 250 x 140 mm 3 3
MC4

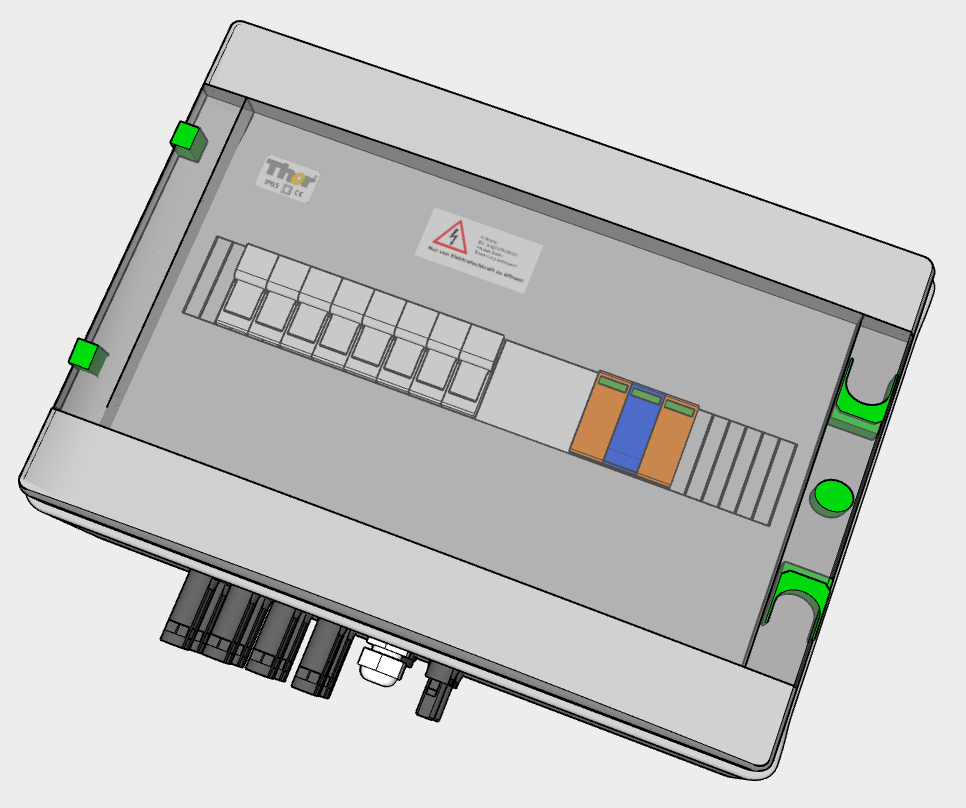

T2		 610405 638414520861 GENBox 41 410 x 285 x 140 mm 4 1
MC4

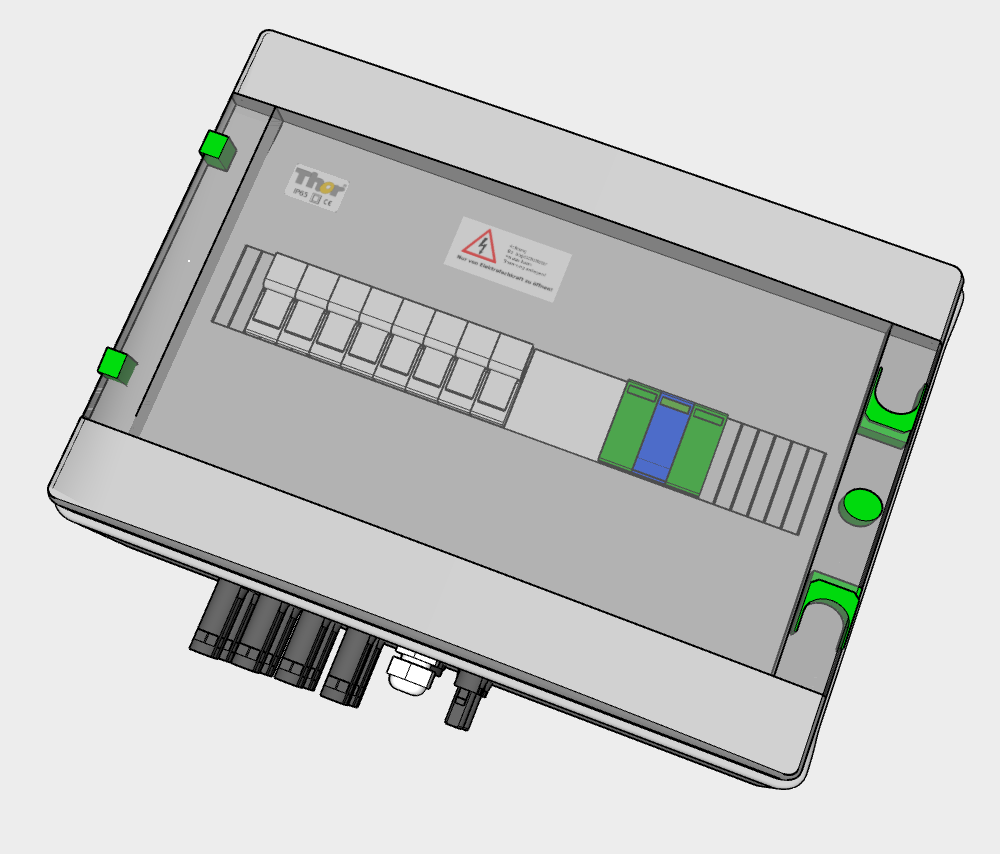

T1 + T2		 610406 638414520878 GENBox 41/50 410 x 285 x 140 mm 4 1
MC4

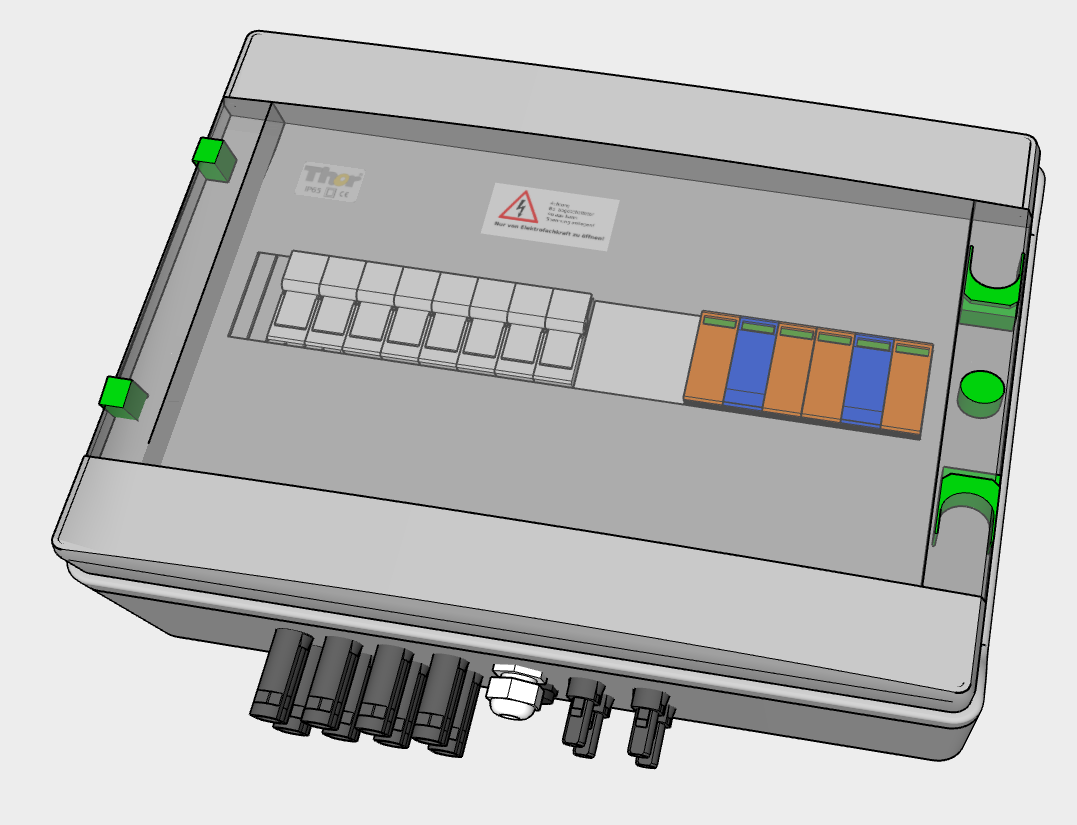

T2		 610409 638414520881 GENBox 42 410 x 285 x 140 mm 4 2
MC4

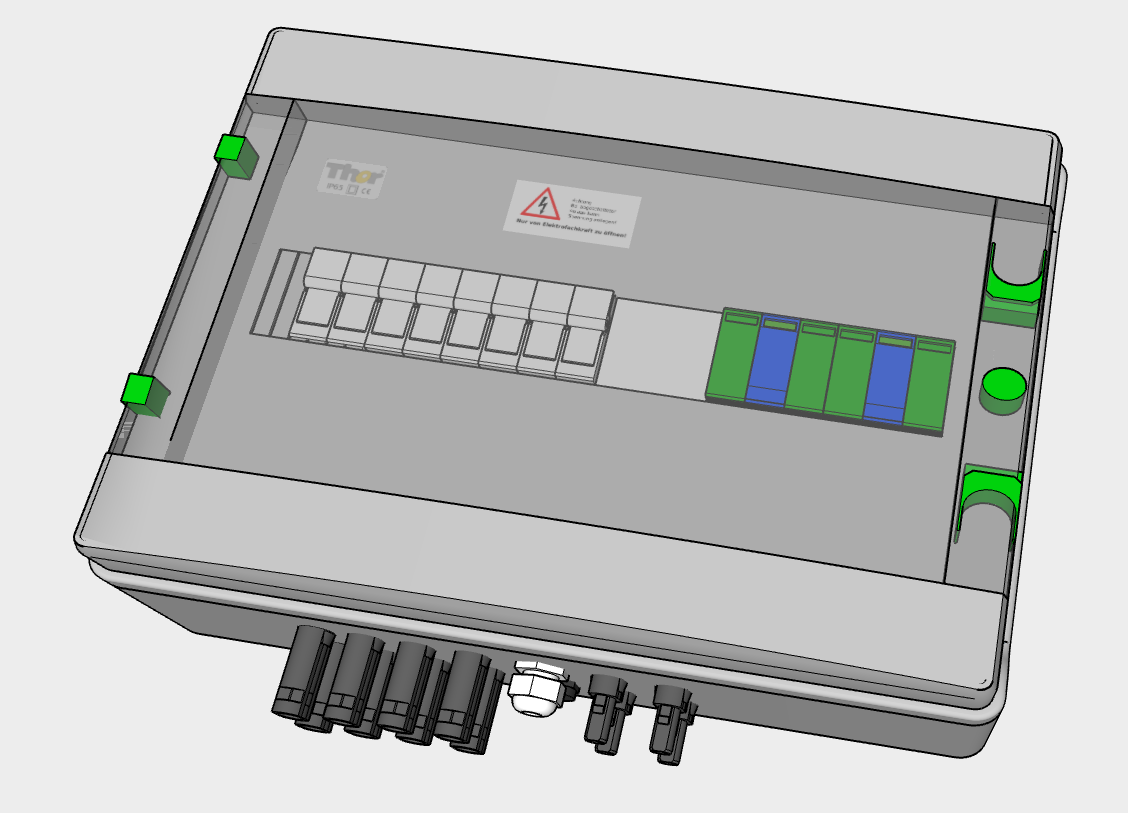

T1 + T2		 610410 638414520882 GENBox 42/50 410 x 285 x 140 mm 4 2
MC4
T1 + T2		 610412 638414520885 GENBox 42/50 410 x 285 x 140 mm 4 2
